野外地质现象错综复杂，
恰当地剥离干扰因素，
可以对现象的成因进行准确认识。
11 处野外地质实拍图，
配以简单的地质素描，
能够清晰展现主次关系和先后顺序。
01、织物结构
视域宽度400μm，
橄榄石碎屑受剪切作用发生拉伸。
02、层面结构
视域宽度1m，图示为交错层理。

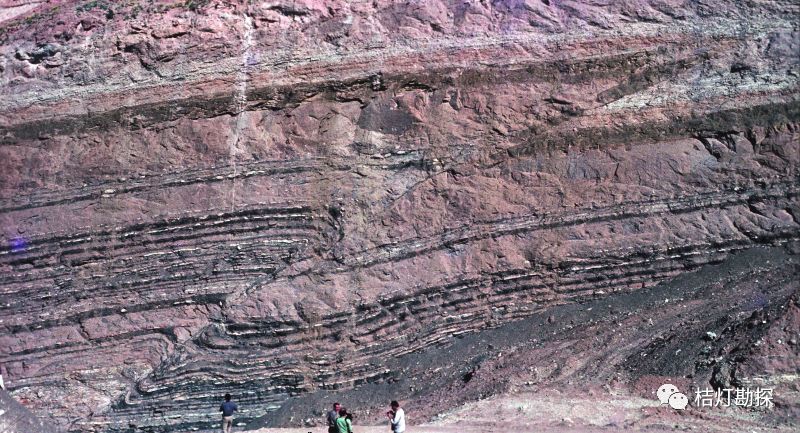

03、逆断层
视域宽度30m，
断层面附近的地层发生拖拽，
形成牵引褶皱。

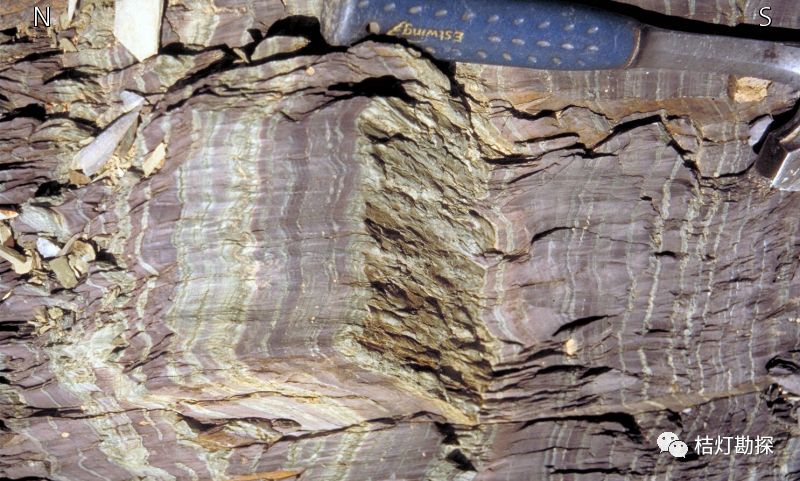

04、等斜褶皱
视域宽度5m，
两翼具有相同的倾斜度。
这种褶皱多生成于岩性均匀的地层如板岩地层之中，
是强烈变形的产物，
常发育有与两翼地层产状一致的轴面劈理。

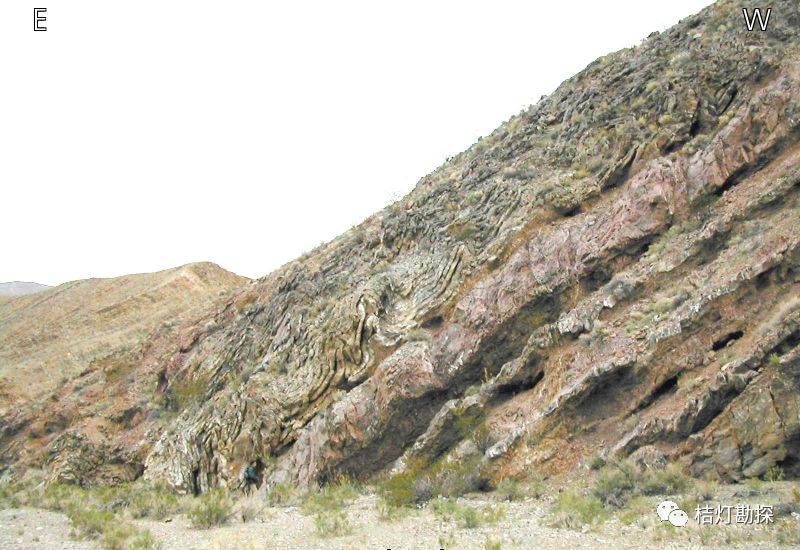

05、不对称褶皱
视域宽度40m，
向西叠瓦状排列的不对称褶皱，
排列方向指示了地层的受力方向。
上覆的褶皱岩层与下伏的厚层细晶灰岩形成鲜明对比。
06、韧性剪切带
视域宽度2m，
图示为绿片岩，
夹杂各种糜棱化岩屑。

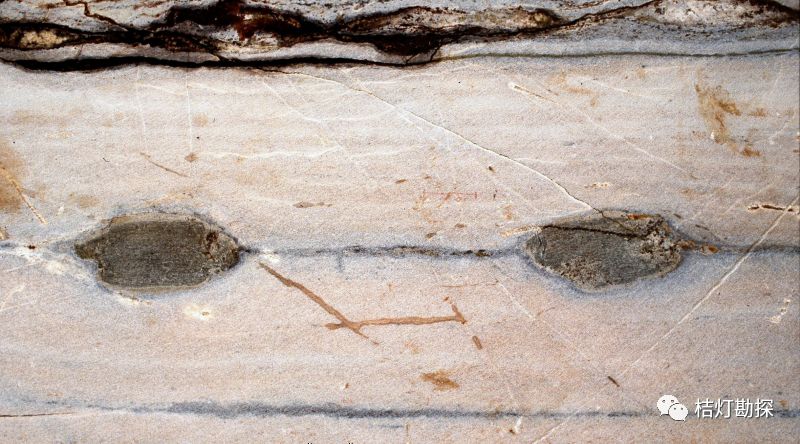

07、布丁构造
视域宽度60cm，
粗粒粉红色大理岩中侵入的铁镁质岩浆岩，
经构造作用发生变形而被拉断。

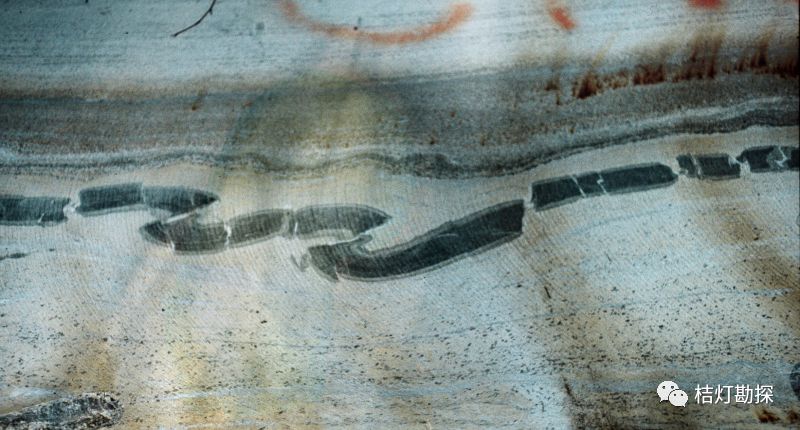

08、布丁构造
视域宽度1m，
大理岩中发育斜长角闪岩的布丁。
斜长角闪岩脉先被拉断形成布丁，
后被挤压发生弯曲。

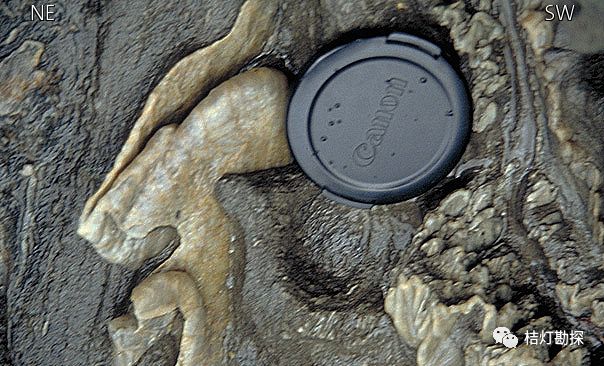

09、鞘褶皱
视域宽度30cm，
韧性剪切带中的典型构造，
其褶皱枢纽平行于拉伸线理的方向，
形似剑鞘，规模不大。

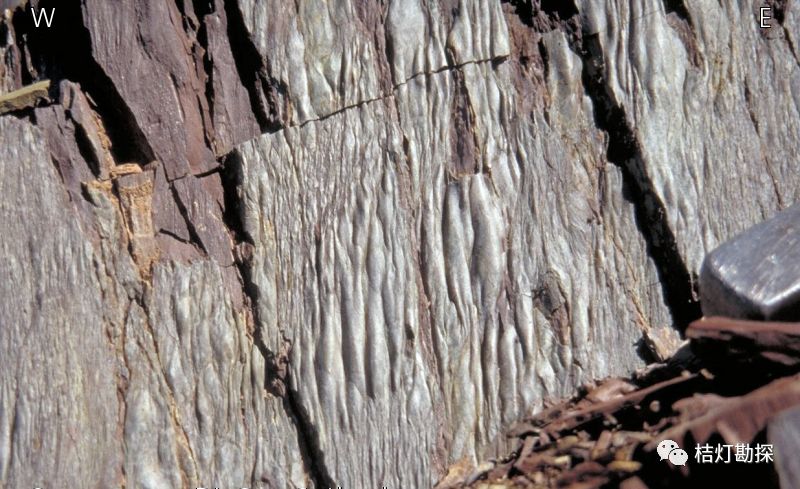

10、皱纹线理
视域宽度30cm，
由面理小褶皱的枢纽平行排列而成的线状构造。
11、线理和层理
视域宽度50cm，
图示线理(水平)与层理(垂直)相交。
